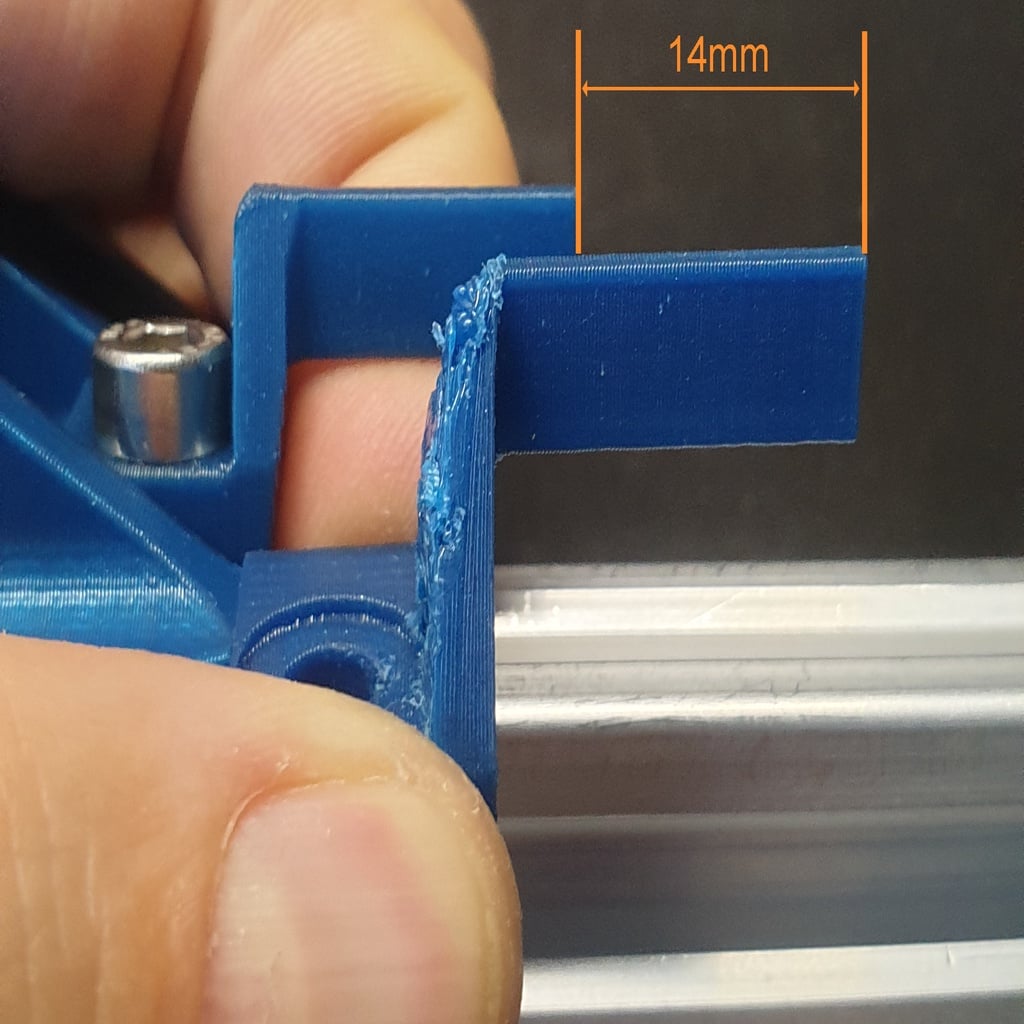

This is a replacement part for Ё-Bot 3d printer Moved optical endstop X flag to left Y carriage to add 14mm to X of printing area. You will need M5x16 DIN912 with a washer. Print this and a rail spacer 12mm. Replace 20mm rail spacer which aligns the X rail and realign rail using new spacer. Put 20mm spacer between the rail and right Y carriage. Change #define X_MIN_POS in configuration.h in the firmware and reupload it. Done! BONUS If you print the flag with plastic that is not transparent to UV light, you wont need to cover flag with anything/ I did with black PETG

Это замена стандартной запчасти 3д принтера Ё-Bot Перенёс флажок оптического концевика Х на левую каретку У чтобы добавить 14мм области движения головы по оси Х. Для крепления необходим М5х16 DIN912 с шайбой. Напечатайте флажок и проставку для рельс 10мм. Замените 20мм проставку, которая выравнивает рельсу оси Х на прилагаемую 12мм. Выравняйте рельсу заново, проставку 20мм установите между рельсой и правой кареткой У. Измените #define X_MIN_POS в файле configuration.h и перезалейте прошивку. Профит! БОНУС: Если флажок напечатать не пропускающим уф, то можно им пользоваться не покрывая ничем. Я напечатал чёрным ПЕТГ
