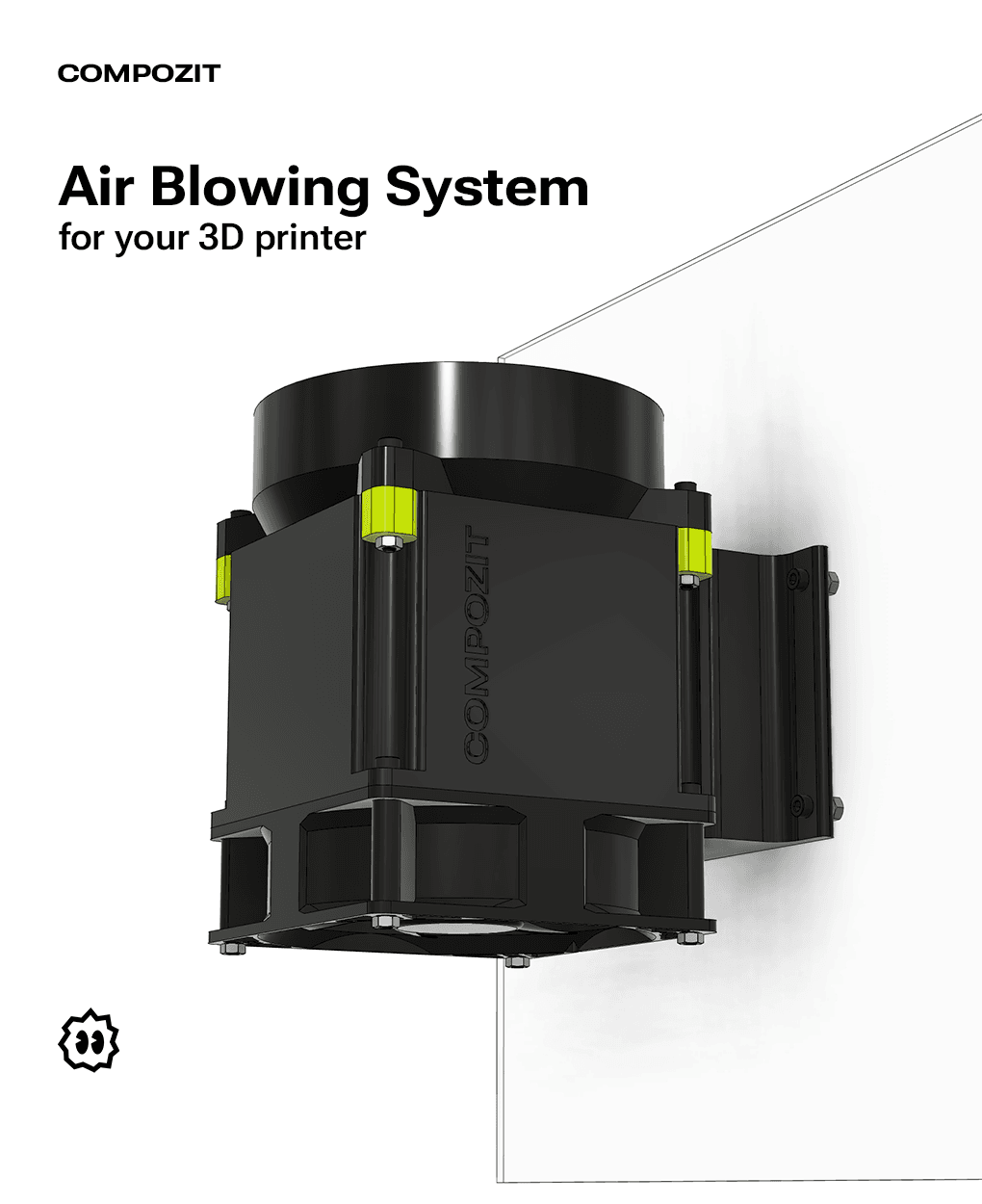

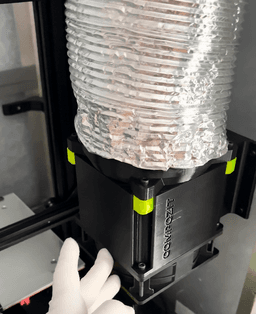

I have to print ABS, ABS-GF, ASA, HIPS, PC frequently. Therefore, it was decided to make a blowing system. The blowing was made for a homemade box in which Aquila is installed. The system is also suitable for any other open type printer, to which you make a closed box. The blowing is done outdoors.
All parts are printed from PETG, except for the lettuce colored spacers. They are made of TPU-A95. When the screws are tightened, the spacers are compressed and this secures the duct adapter.
I have a 5A, 12V DELTA clone fan installed. Power comes from the phone charger and as an option, you can connect the fan to the power supply on the 3D printer.
Information on the fasteners you will need is in the .step file.
I printed the parts from PETG with 15% fill and 2 parameters. From TPU-A95 with 100% fill and with 2 perimeters. I set the width of the perimeter lines to 0.4 mm. The model is fully printed without supports.
After printing, I recommend leaving the system on for about 15 minutes so that there is as little smell as possible.
P.S. On the penultimate photo the part with defects, on the last one it was reprinted with the least amount of defects :).
