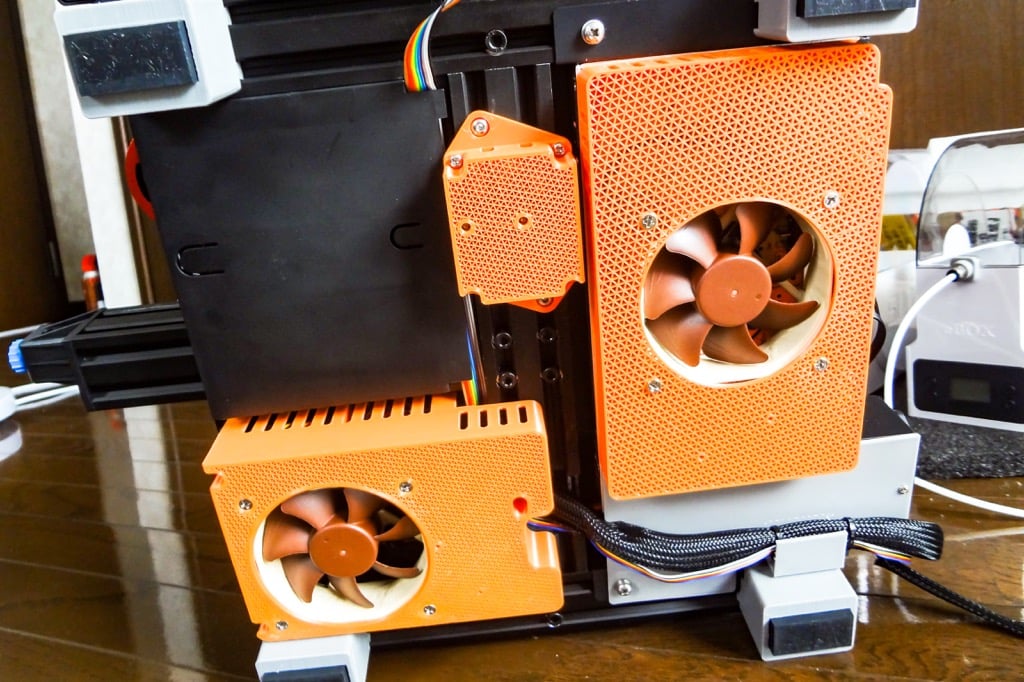

【LM2596 Module Cover for 4040 frame mount】 3DプリンタにLEDライトを取り付けたり、FAN交換により電圧を24Vから12Vに下げる場合などで使用する降圧モジュール(LM2596)用のケースとなります。 使われるLM2596モジュールの数により2パターン用意しています。
モジュール及びケースの固定にはM3×5ビス(計6本)を使用し、M4×6ネジとTナットを使用し4040フレームに固定する形状となっています。
上蓋はインフィル形状を表面に出すため以下のスライサー設定をして下さい。(下蓋は通常設定で問題ありません)
①サポートあり(ビルドプレート接地面) ②ウォールライン数を4に設定 ③上部レイヤー及び底面レイヤーをゼロに設定。 ④インフィル密度を55% ④インフィルパターンをトライアングルに設定
【Google Translation】 It is a case for the step-down module (LM2596) used when attaching an LED light to a 3D printer or lowering the voltage from 24V to 12V by replacing the FAN. Two patterns are available depending on the number of LM2596 modules used.
M3 x 5 screws (6 in total) are used to fix the module and case, and M4 x 6 screws and T-nuts are used to fix it to the 4040 frame.
Please set the following slicer for the upper lid to expose the infill shape to the surface. (The lower lid can be set normally)
① With support (build plate ground plane) ② Set the number of wall lines to 4 ③ Set the top layer and bottom layer to zero. ④ 55% infill density ④ Set the infill pattern to triangles
【Items used】 ・https://s.click.aliexpress.com/e/_AaKBul
